毓能自动化梳理金器阻挡气缸的伸出挡停与复位原理：单动常时出型靠弹簧伸出、通气缩回，复动型靠两腔交替供排气。复位应按工艺初始位置定义，不能直接等同于缩回。托盘输送线放行后，应结合位置反馈和托盘通过信号再伸出，避免挡头提前升起。气路控制需核对作动方式、阀与管路流量，可靠挡停还要校核负载与缓冲能力。
托盘到了工位，挡头已经升起，却在接触后出现回弹；加工结束，电磁阀指示灯亮了，挡头又迟迟退不下去。这两种现象涉及的环节并不相同：前者需要检查挡停机构与缓冲，后者还要看回缩时的受力和供排气。
理解金器阻挡气缸，可以沿着一个动作循环来看：挡头伸出，托盘被挡住，收到放行条件后挡头缩回，托盘离开，挡头再回到等待位置。这里先要明确，“复位”究竟指哪个位置。
如果工位平时保持挡头伸出，那么放行后的再次伸出才是复位。把复位直接写成缩回，很容易让机械图纸、电气程序和调试人员对同一个信号产生不同理解。程序中使用“挡停位”和“放行位”，通常更清楚。
伸出靠气压还是弹簧，要看作动形式
金器阻挡气缸不能统一理解为“通气伸出、断气缩回”。例如，MSBR 产品资料列有单动常时出和复动形式，实际使用时必须继续核对完整订购代号。
对于单动弹簧伸出型，弹簧把挡头推向伸出位置。需要放行时，压缩空气进入工作腔，克服弹簧力和运动阻力，使挡头缩回；工作腔排气后，弹簧再推动挡头伸出。因此，这类结构的通气动作往往对应缩回放行。
复动型则由压缩空气驱动两个方向。一侧工作腔进气、另一侧排气，活塞向一个方向运动；换向后，两腔的供排气关系交换，活塞反向运动。究竟哪个接口对应伸出，应按具体型号的接口标识和气路图确认。
弹簧只说明机构具有相应的回位作用。挡头被托盘压住、运动部件卡滞或工作腔排气不畅时，仍可能无法回到预定位置。
挡住托盘时，冲击由什么承担
气压推动活塞，让挡头进入输送路径。托盘接触挡头后，负载经接触部件、支承结构和安装部位传递到设备机架。选型因此不能只比较气缸推力，还要核对产品允许承受的挡停工况。
滚轮和缓冲器也有各自的作用。滚轮用于接触托盘，并在适当接触条件下减小相对运动阻力；带油压缓冲器的结构则利用缓冲行程吸收冲击。金器 MSBE 属于带滚轮及油压缓冲器的阻挡结构，但不能据此认定所有金器阻挡气缸都具备相同的缓冲能力。
同样重量的托盘，输送速度提高后，挡停要求会明显上升。仅看平移动能，速度变成两倍，动能就变成四倍。如果输送带在托盘停止后仍持续运行，还要考虑持续推力；后方有多个托盘积放时，挡头承担的负载也会变化。
这解释了一个常见误区：提高气压可能让气缸动作更有力，却不能替代缓冲能力和机械承载校核。托盘撞击明显时，应先检查负载、速度、接触高度及缓冲配置。
气路如何完成挡停、放行和再次伸出
单动弹簧伸出型通常可以采用两位三通阀控制。气源经过过滤、减压后进入阀的供气口，工作口连接气缸，排气口负责释放工作腔中的空气。
以失电时工作口接排气、得电时供气口接工作口的阀为例：得电后气缸通气缩回，托盘放行；失电后工作腔排气，弹簧推动挡头伸出。这个对应关系建立在所选阀的机能上，换用其他机能，控制逻辑也要跟着调整。

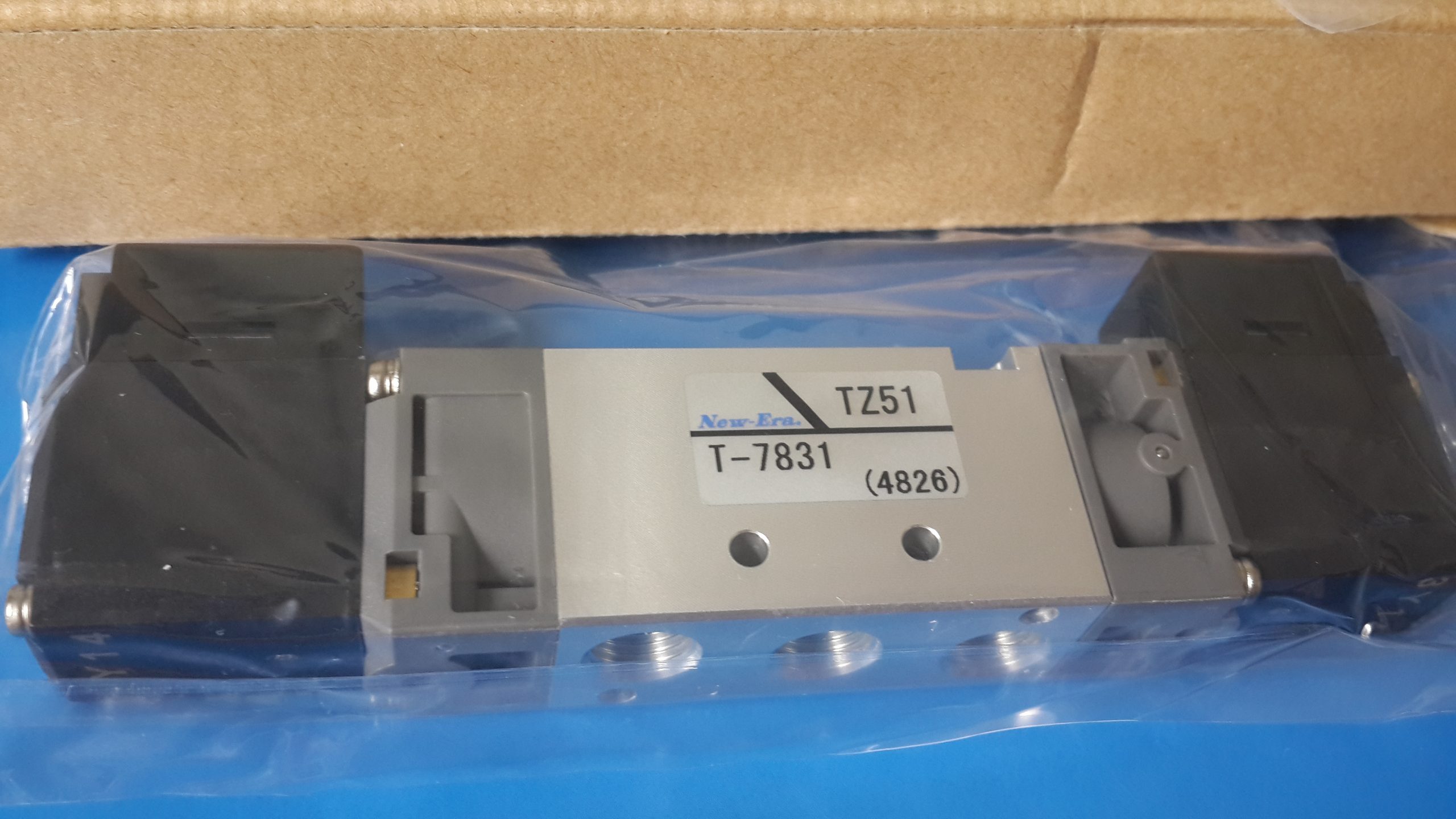

复动型常用两位五通阀，让两个工作口分别连接气缸两腔。换向时，一腔供气、另一腔排气，从而切换挡停位和放行位。带弹簧辅助的复动结构，则还需结合该型号说明确认接法。

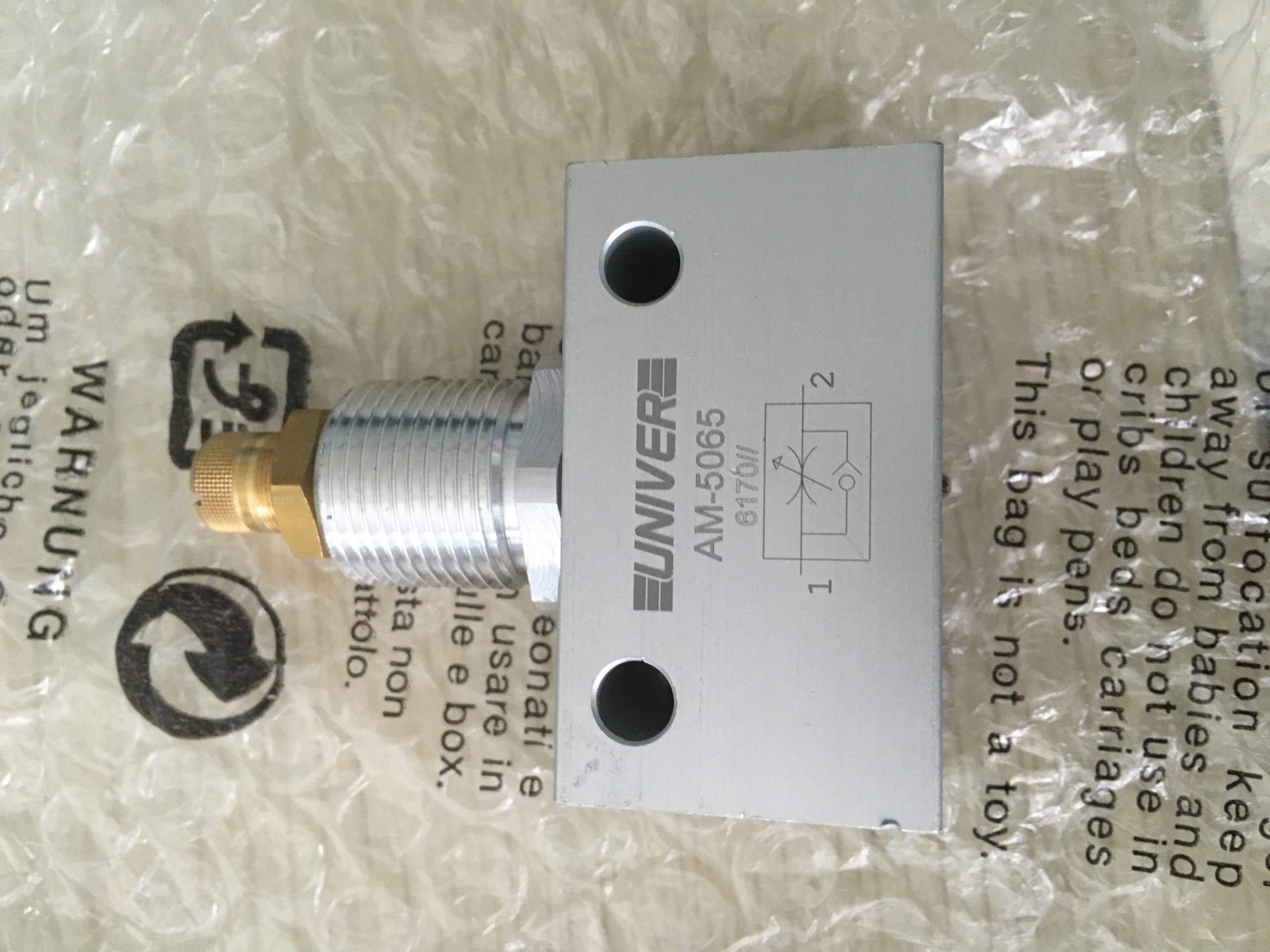

调速主要靠流量控制。对常规复动气缸，排气节流是常见做法；单动弹簧伸出型需要兼顾气动回缩和弹簧伸出的不同驱动条件，不能直接照搬复动回路的调节方法。节流过小会拖慢动作，开得过大又可能增加终端撞击。
气管过长、接头通径偏小或消声器堵塞，也会改变动作时间。阀已经换向，并不意味着气缸工作腔已及时完成充气或排气。
控制程序要等到托盘真正离开
以一个托盘加工工位为例，合理的动作顺序是：先确认挡头处于挡停位，再允许托盘进入；托盘到位并稳定后，执行工位动作；加工完成且下游允许接收时，发出缩回指令；确认挡头已退出输送路径后放行；待托盘通过，再让挡头重新伸出。
其中有两个信号不能混用。气缸伸出到位，只说明气缸到了相应位置，不能单独证明托盘已停稳；托盘到位信号，也不能证明挡头已经完全缩回。
如果放行后只等待固定时间便重新伸出，托盘长度、速度或打滑情况发生变化时，挡头可能顶到托盘底部。更稳妥的工艺控制是用通过检测确认托盘离开，并设置动作超时判断。检测点还应结合托盘底部结构布置，避免把中间空隙误判为整盘通过。
位置检测条件同样需要核对。不同规格的磁石和传感器配置可能不同，不能默认所有型号都能直接安装同一种磁性开关。
缩不回、升得慢，先从受力和排气查起
空载动作正常，托盘一压住就缩不回，值得先查接触位置和侧向受力。滚轮是否转动顺畅、安装是否偏斜、积放推力是否过大，都会影响回缩阻力。此时一味提高压力，可能掩盖机械问题。
若空载、带载都慢，再检查动作时的供气压力、阀的流量、管路漏气和排气阻力。对于弹簧伸出型，如果缩回正常而重新伸出迟缓，工作腔是否充分排气、弹簧和导向部位是否异常，是更有针对性的检查方向。
托盘接触后回弹加重，则应查看缓冲器状态、接触行程及负载是否变化。气缸本身的端部缓冲，不能直接当作托盘撞击的吸能能力。
最后还要分别验证失电和失气。失电后阀芯是否回到初始位置，取决于阀的结构；失气后挡头能否到位，还受弹簧、残余压力和外部负载影响。普通阻挡气缸也不能直接承担人员安全防护功能。
调试验收时，应把“挡停位、放行位、通过条件和异常后的动作”逐项对照实物确认。只有空载伸缩顺畅，还不足以说明这套挡停动作已经调好。
