毓能自动化梳理设备改造中三和双作用气缸的替换核对要点：缸径和行程相近并不代表可直接安装，还需确认安装基准、孔位、杆端螺纹及气口方向。双作用回路应同步校核电磁阀有效流量、管径与控制机能，避免动作变慢或失电状态不符。带真实负载完成整套节拍测试后，才能判断改造是否稳定可靠。
设备改造里换气缸，最容易出现的一种误判是：旧件标着缸径 40、行程 100，新件也是 40×100，于是认为可以直接替换。真正装到设备上才发现，前端孔距差了几毫米、杆端螺纹接不上，或者接头装好后气管绕不开。即使机械部分勉强装上，动作速度又慢了一截，原来的节拍跟不上。

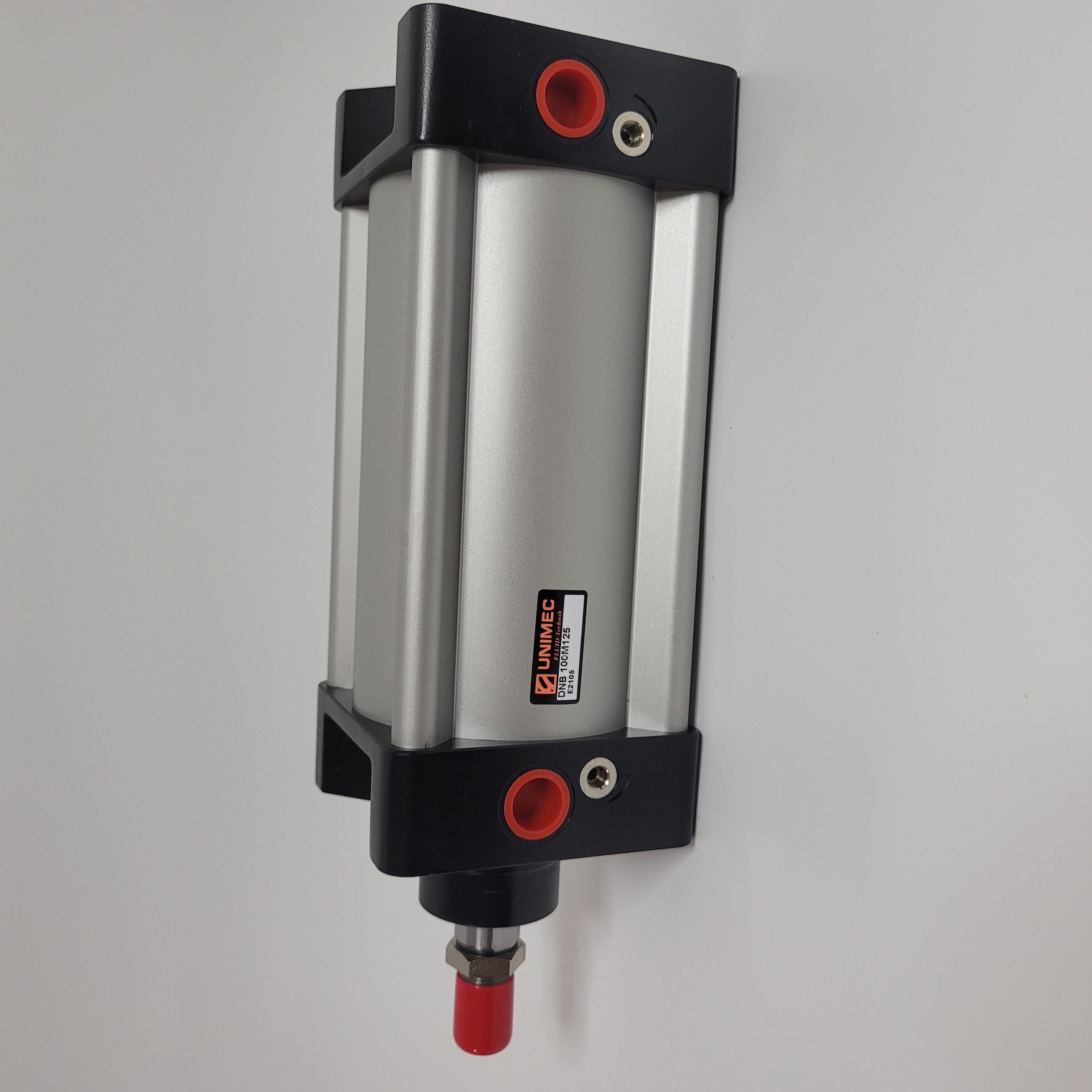

选用三和双作用气缸时，先别急着按缸径和行程下单。设备改造看的是“能否在原机构、原气路、原控制逻辑里正常工作”，这三件事要一起核。
先把旧气缸的安装基准量清楚
现场测量不能只量缸筒长度。至少要记录缩回状态下的总长、伸出后的杆端位置、有效行程、缸径、活塞杆直径和杆端螺纹。对于前后端盖安装、底座安装、法兰安装或耳轴安装的结构，还要量安装孔距、孔径、定位面和耳轴中心高度。
这里有个很实际的判断：新气缸的杆端在缩回、伸出两个极限位置，都要能落在原机构允许的范围内。只要其中一个端点偏了，推料板、夹具或限位传感器就可能跟着错位。很多改造返工，并不是行程错了，而是总长和安装基准没有对上。
还要看活塞杆端的连接形式。内螺纹、外螺纹、叉形接头、关节轴承，不能只看“能不能拧上”。如果原机构存在摆动，刚性直连会给活塞杆带来侧向力；短时间能动作，跑一段时间后密封件和导向套就容易磨损。气缸负责推拉，导向和承受偏载最好交给导轨、滑台或机构本身。
接口核对，不只是看螺纹能不能拧紧
双作用气缸有伸出腔和缩回腔，两个腔都需要进、排气。核对三和气缸时，要确认气口的螺纹制式、规格、位置和朝向，同时把接头装上后的外廓一起看。设备内部空间紧，接头多转一个方向，气管就可能顶到钣金、护罩或运动件。
更容易被忽略的是流量。气口规格相同，不代表动作表现相同。气缸缸径变大、行程变长，或者现场气管较长、弯头较多，原来的小阀和细气管可能成为瓶颈。表现出来往往是空载尚可，带上工件后伸出变慢；或者前半段正常，末端开始发闷，节拍一点点被拖长。
判断时不能只看气缸本体。把电磁阀的有效流量、气管内径、接头通径、管路长度和节流阀位置放在一张表里核。节流阀装在排气侧，通常更容易把速度调得平稳；若一味把节流开大来追节拍，末端冲击又会变重。高速或大负载工位，必要时还要确认气缸是否带可调缓冲，以及缓冲是否有足够余量。
推力要按最低供气压力算，不要按“额定六公斤”想当然
双作用气缸的理论推力来自压力和有效面积，但现场真正可用的力还要扣掉密封摩擦、机构摩擦和负载波动。尤其是回程，活塞杆占掉一部分有效面积，同一压力下的拉力通常小于推出力。
改造时建议按现场最低稳定供气压力核算，而不是按空压机铭牌或理想压力判断。若机构需要克服斜面、弹簧、摩擦或工件重量，还应留出余量。一个缸能把机构推过去，不等于它能在气压波动、连续运行和轻微卡滞时长期稳定地推过去。
长行程气缸还要额外看速度和导向。行程越长，杆端偏载、机构不同轴和末端惯性带来的问题越明显。若原设备靠气缸杆硬顶着工件走，新缸即便尺寸对得上，也不宜单独承担原来被忽略的横向力。
控制条件要从原回路反推

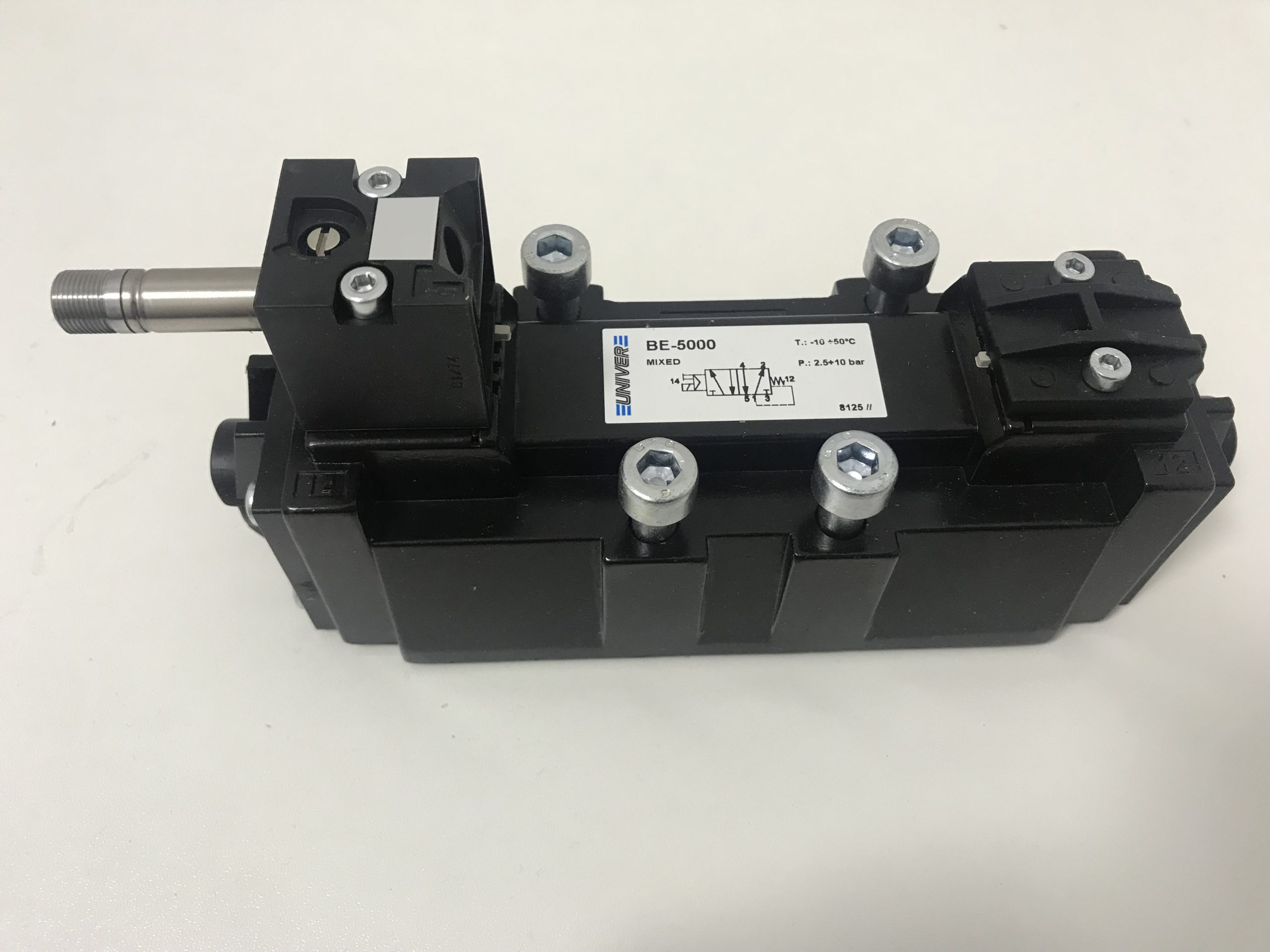

双作用气缸常用五通阀控制，但具体选二位五通还是三位五通，单电控还是双电控，要看设备动作逻辑，而不是只照着旧阀的外形买。
例如，设备断电后希望气缸回到某一安全位置，还是希望保持当前位置？两端到位后是否需要中途停止？PLC 给的是持续信号还是脉冲信号？这些问题决定阀的机能，也决定故障时机构会往哪边走。原来是单电控弹簧复位的回路，换成双电控阀后，失电状态就可能完全不同。
如果气缸带磁性开关，还要核对开关类型、供电电压、输出方式和安装槽尺寸。改造现场常见的麻烦不是开关没有信号，而是开关位置被新接头、支架或行程基准挤掉了。传感器要在机械极限前留出合理检测距离，不能把它当成硬限位使用。
一个更稳的现场核对顺序
实际做替换时，可以按“机械—气路—控制—带载试运行”的顺序推进。先拿旧件实物和设备图纸确认安装基准，再确认新气缸的型号图、气口和附件。随后把阀、接头、气管一起校核，最后才看电气接线和 PLC 逻辑。
安装完成后，不要只做几次空载伸缩。应在真实工件、最低供气压力和正常节拍下连续运行，观察两端到位时间、缓冲、漏气、杆端摆动和传感器重复性。发现动作慢，先查阀和管路通流、供气压力及机构阻力；发现动作发冲，再查节流、缓冲和负载惯性。直接把问题归到气缸质量上，往往会走错方向。
设备改造选三和双作用气缸，尺寸相符只是入场券。安装基准对得上、气路供得上、控制逻辑接得住，才是能否替换成功的三个硬条件。把这三项在下单前核完，后面的安装和调试会省下不少时间。
