毓能自动化这篇内容说的是CAMEL三位四通电磁换向阀的换向逻辑。判断时要把阀芯左中右三种位置、P/T/A/B油口通断和中位机能连起来看。用于液压站换向控制或机床夹紧时，系统压力、流量、线圈电压和油液清洁度要一起核对。只看线圈吸合，容易误判A/B口接反、阀芯卡滞或保压失败。

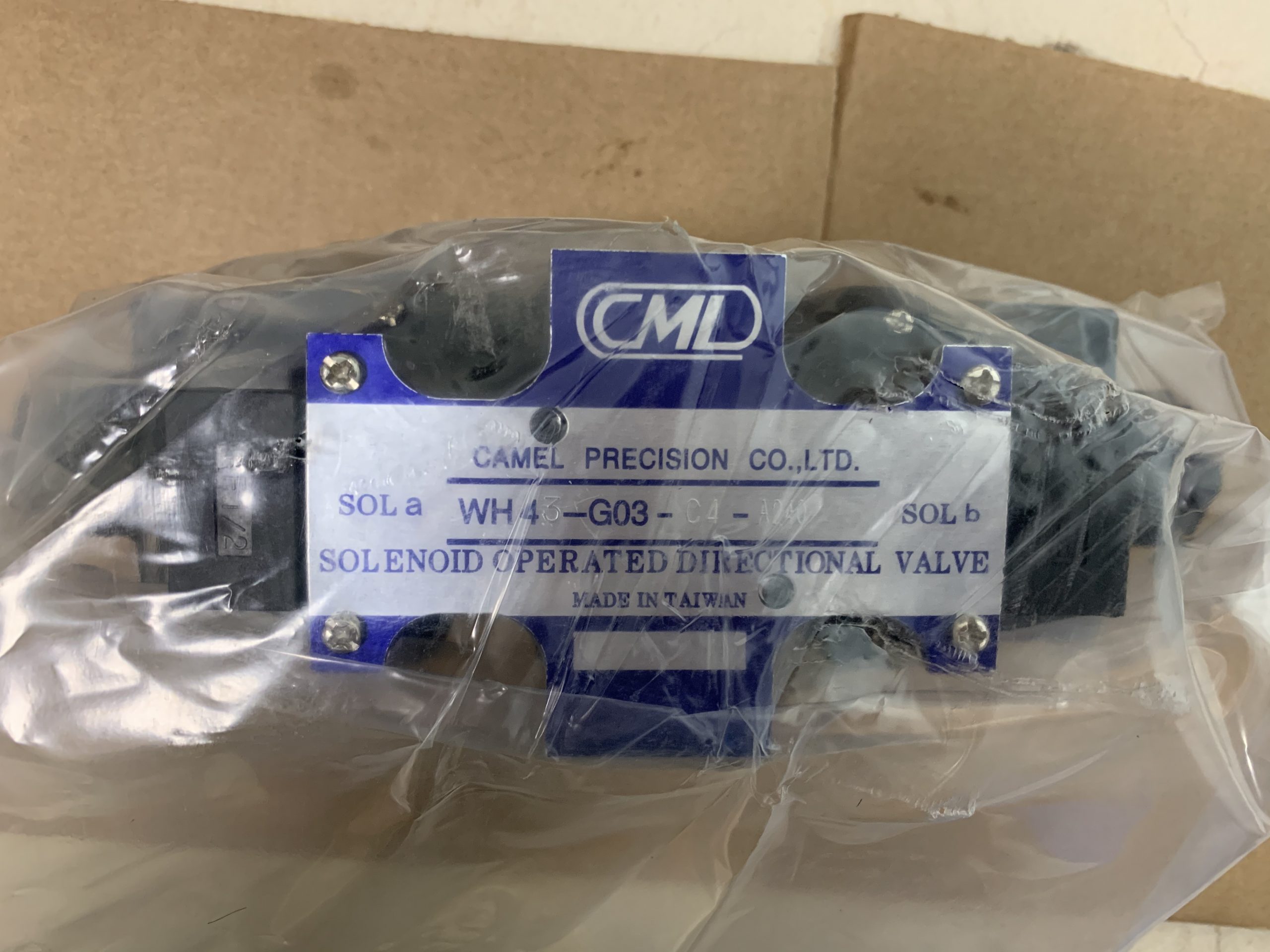

现场看一只CAMEL三位四通电磁换向阀，最容易误判的地方，不是它有几个油口，而是断电回中以后油路到底处在什么状态。很多设备能伸、能缩，试机时看着没问题，运行一段时间却出现油缸下滑、泵发热、动作冲击，最后追到阀上，问题往往就在换向逻辑没有看透。
三位四通可以先拆成两层理解。三位，是阀芯有左位、中位、右位三个位置；四通，是阀上通常有P、T、A、B四个主油口。P口接压力油，T口回油箱，A口和B口接执行元件两腔，比如油缸的有杆腔和无杆腔，或者液压马达的两个工作口。
电磁铁得电时，它做的事其实很单纯：推动阀芯移动。阀芯移动以后，内部台肩把某些油道打开，把某些油道封住，于是P口的压力油被送到A口或B口，另一侧油口则接到T口回油。执行元件的动作方向，就是这样被换出来的。
以常见逻辑来说，一侧电磁铁得电时，阀芯向一个方向移动，可能形成P通A、B通T，油缸向一个方向运动；另一侧电磁铁得电时，阀芯反向移动，变成P通B、A通T，油缸反向运动。这里要留一个现场判断：不同阀的图形符号、安装方向和A/B接管可能不同，所以不能只按左线圈、右线圈去背动作，最终要以阀体符号和设备实际接管为准。
真正值得多看一眼的是中位。三位阀的中位通常是两边电磁铁都不得电，阀芯由弹簧回到中间位置。这个状态下，P、T、A、B四个口怎么连，直接决定设备停在原位、卸荷、浮动，还是出现你不想要的缓慢移动。
如果是O型中位，四个油口基本封闭。它的感觉像是把执行元件锁住，油缸两腔不轻易进出油，适合一些需要停住位置的场合。但它也有代价：泵侧压力如果没有别的卸荷通道，系统可能长期憋压，油温上来得很快。
如果是H型中位，P、T、A、B之间处于连通状态，执行元件两腔和回油侧相通，系统更容易卸荷，油缸也可能处于浮动状态。它适合某些需要释放压力或允许机构自由移动的场景，但不能指望它帮你稳稳保住负载。
还有一些常见中位机能会把P口和T口连通，让泵卸荷，同时封住A、B口，使油缸相对保持；也有的会封住P口，让A、B与T口相通，便于执行元件泄压或浮动。不同机能看起来都叫三位四通，设备表现却完全不一样。选错中位，比A/B口接反更隐蔽，因为它常常不是一开机就暴露，而是在停机、等待、保压或急停时出问题。
调试时，我更愿意把换向阀当成一张动态油路图来看。先确认P口有没有稳定压力，再看两只线圈是否按控制信号得电；然后用手动应急轻推阀芯，观察A、B口压力和油缸动作是否对应。如果线圈有电、灯也亮，但油缸不动，不要马上判定油缸坏了，阀芯卡滞、油液脏、回油背压高、节流阀关得太小，都可能让动作变慢或干脆不换向。
线圈吸合声也不能当作阀芯到位的证据。现场有些阀，听起来已经动作，实际上阀芯只移动了一小段，油口开度不够，油缸就会发抖、爬行或者速度忽快忽慢。液压系统里，能动不等于能连续跑几个月。压力、流量、油温、污染度这些条件一叠加，原本勉强能通过的选择，后面就会变成发热、冲击和停机。
选CAMEL这类三位四通电磁换向阀时，先不要急着只对接口尺寸。更稳妥的顺序是：先确定执行元件需要什么中位状态，再看系统压力和最大流量，然后确认线圈电压、控制方式、油口规格和安装方式。需要保压的夹具，和需要卸荷降温的液压站，不能用同一套思路去套。
维护上也一样，换阀前要把故障边界缩小。检查插头是否松动，线圈电压是否正确，阀体有没有异常发热，油液是否发黑或有杂质，手动应急是否顺畅。拆下来的阀如果阀芯有拉伤、卡点或明显污染，单纯换一个新阀可能只能解决一阵子，过滤和油箱清洁不处理，故障还会回来。
看懂三位四通电磁换向阀，重点不是记住某个型号，而是养成一个判断顺序：阀芯在哪个位置，P、T、A、B哪几个口相通，中位机能让系统停在什么状态。这个顺序清楚了，接线、接管、调试和故障排查都会少走很多弯路。
