毓能自动化梳理的SHAKO夹紧气缸应用，关键不在只看缸径和行程，而在气源压力、受力路径、导向定位及控制检测能否协同。在装配夹具、焊接定位夹具等工位，夹紧力还会受摩擦、偏载和机构传动损失影响。传感器只能确认活塞位置，不能作为工件可靠夹紧的唯一依据；断气保持夹紧也需另行设计安全回路。
在装配、焊接或检测治具里，夹紧动作看起来很简单：工件放到定位面上，按下启动，气缸伸出，压板压住工件。但工位一旦提速，问题往往就冒出来了——有的工件被压偏，有的气缸撞击明显，有的传感器已经亮了，零件却还没有真正贴紧基准面。

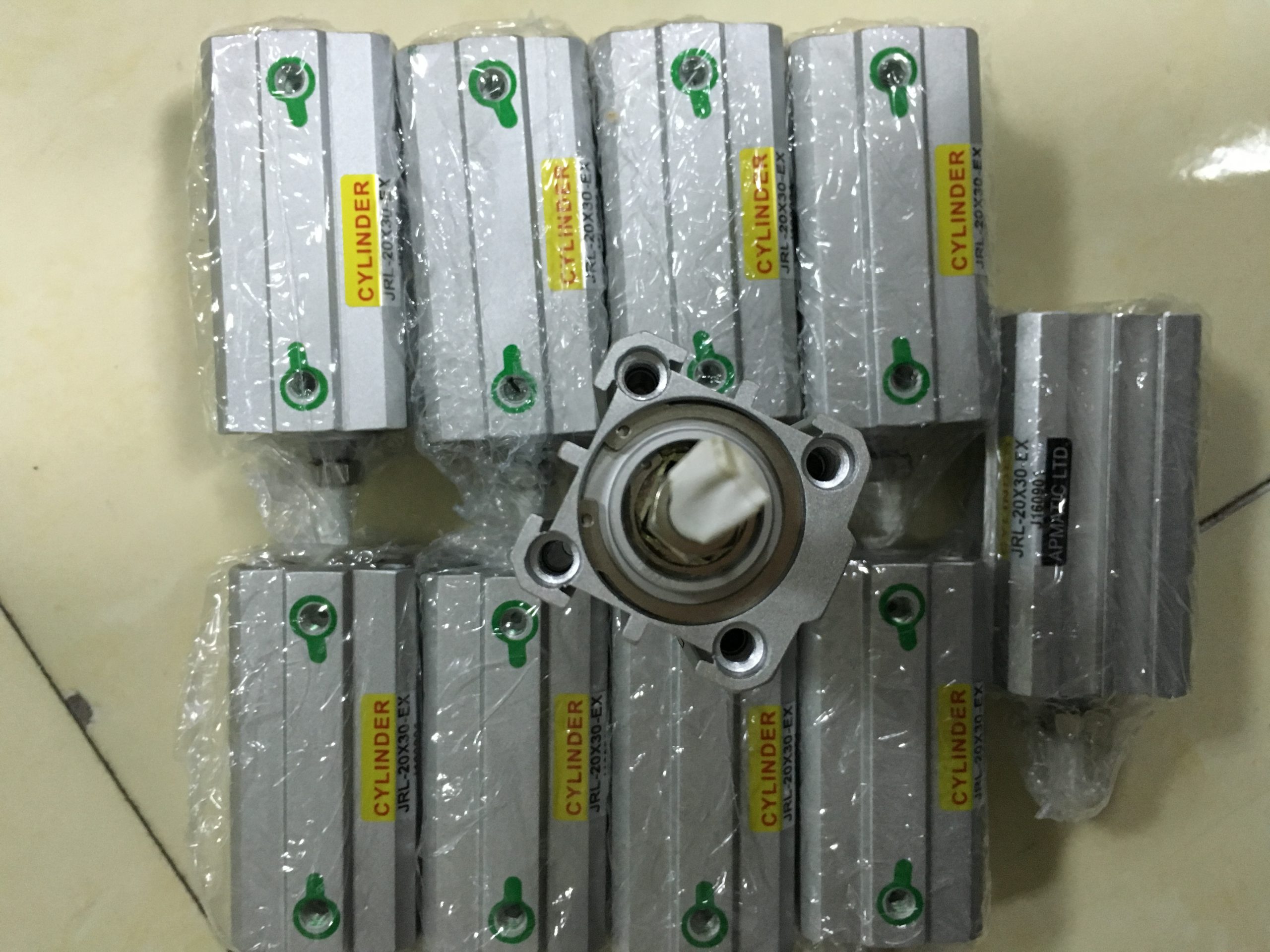

SHAKO的JC、JQ属于JIG CYLINDER，也就是面向工装夹具使用的气缸系列。理解这类产品，不能只把它当成“推动一根杆”的执行元件。它要和定位销、压板、导向件、阀组及检测信号配合，才构成一套能重复运行的夹紧机构。
动作原理：气缸负责出力，夹具负责把力用对
夹紧气缸以压缩空气为动力。常见的双作用结构由换向阀控制：阀门向活塞一侧供气时，活塞杆伸出；切换后，另一侧进气，活塞杆回程。伸出还是回程，只是直线运动的两个方向；真正落到工件上的夹紧效果，还要看杆端连接了什么机构。
最直接的做法是让活塞杆推动压板下压。也有工位把直线行程通过连杆、摆臂或楔块转成侧压、下压或翻转压紧。这样一来，气缸产生的是推拉力，工件获得的是夹紧力，两者并不必然相等。机构的夹角、摩擦和传动效率都会改变最终数值。
理论上，输出力与工作压力、活塞有效面积有关：压力提高，或者缸径增大，推力就会增加。但设计时不能把理论值直接当成可用夹紧力。接头漏气、管路压降、密封摩擦、压板转轴阻力，以及工件放置偏差，都会吃掉一部分余量。能推动空载压板，不代表带着工件还能稳定压紧。
夹紧工位里，定位和导向不能省
一个常见误区是让气缸同时完成“找位置”和“压住工件”两件事。气缸适合提供重复的动作和力，却不适合长期承受明显的横向载荷。若工件受力点偏离活塞杆轴线，或者压板下压时带来侧向力，活塞杆和缸内导向件就会处在不理想的受力状态，时间久了容易出现爬行、内泄或回程不顺。
比较稳妥的布置是：定位销、靠块和刚性基准面负责确定工件位置；导向柱、导轨或压板铰点承担偏载和力矩；气缸只沿着设计好的方向完成伸缩。这样即使气缸存在轻微的安装误差，夹具也不会把横向力硬塞给活塞杆。
在焊接夹具中尤其如此。零件通常先被定位销限位，再由压板压向基准面。气缸的任务是提供持续压紧，不是把悬空零件“推到准确位置”。前者容易做稳定，后者往往会让重复定位变得不可控。
选型先看受力和节拍，再核对安装界面
选SHAKO夹紧气缸时，缸径和行程当然要看，但顺序不该倒过来。先明确工件需要多大的压紧力、压紧点离转轴多远、现场可提供的稳定气压是多少，再倒推气缸输出与机构倍率。对有振动、切削反力或工件公差波动的工位，应留出足够余量。
行程也不是越长越好。行程过长会拉大动作时间，压板在接近工件前的无效运动也更多；行程太短，又会压缩装卸空间。比较合适的状态是：工件放入和取出有余地，压板到位后不会把气缸顶死，更不会靠过冲来获得压力。
随后再核对安装孔位、外形空间、杆端连接、气口方向和传感器开关位置。设备改造时，尤其不能只看缸径和外观。原工装的安装面、压板几何关系、传感器逻辑与管路走向，往往才是替换能否落地的关键。具体型号的尺寸、行程与允许工况，应按对应目录和图纸确认。
节拍快时，控制回路决定动作手感
不少夹具的问题并不出在气缸本体，而在阀和管路。电磁阀离气缸太远、气管内径偏小，会让供排气滞后；阀流量过大又完全不做节流，压板会在末端猛撞。冲击不仅带来噪声，还可能使螺钉松动、工件移位，甚至损伤夹具基准。
通常更实用的做法是根据负载在排气侧进行节流，让气缸加速、减速都可控。调试时不要只盯着“能不能到位”，还要观察压板接触工件的一瞬间是否平稳、多个夹紧点是否基本同步，以及连续运行后节拍有没有漂移。
传感器的作用也应看清。装在缸体上的磁性开关主要反映活塞是否接近某个位置，它能辅助做顺序控制，却不能单独证明工件已经可靠夹紧。对夹紧质量要求高的工位，可结合工件到位检测、压板位置检测或压力监控设置互锁，避免把“气缸已伸出”误认为“工件已夹好”。
典型应用：夹紧之外，还有压合与辅助定位
在电子装配治具里，夹紧气缸常用于把外壳、连接器或小型板件压在定位治具上，给螺钉锁付、点胶或检测留出稳定姿态。此类工位通常空间紧凑，更应关注压板导向和传感器布线，避免维修时拆掉半套治具才能更换一个开关。
在焊接和汽车零部件装配夹具中，气缸更多承担压紧与释放动作。这里的难点不是单次输出，而是长期高频下的重复性：压板销轴磨损、定位销积屑、气源含水、节流阀被误调，都会慢慢放大成节拍和质量问题。
在包装、检测设备中，夹紧气缸也可承担止挡、压合或推送辅助动作。若工件表面较软或形状变化大，压板接触面应与工件相适配，必要时增加缓冲垫或限位，不能单纯依靠增大气压解决压不牢的问题。
日常维护看几个小信号
气缸动作变慢、末端撞击加重、回程偶发不到位，先别急着换缸。可以按气源压力、过滤排水、接头漏气、节流设定、阀组响应和机械卡滞的顺序排查。夹具上最容易被忽略的是压板铰点与导向件：它们阻力变大后，气缸看似“没力”，实际是输出被机构摩擦消耗了。
还应定期检查安装螺钉、杆端连接和传感器固定。夹紧机构长期受冲击，微小松动会先表现为重复位置变化，随后才可能发展成明显故障。更换气缸前，把原型号、行程、安装尺寸、气口和传感器位置记录完整，通常比凭外观找替代件更省时间。
夹紧气缸的选择并不复杂，难点在于把它放回夹具系统里判断。先让定位件承担定位，让导向件承受偏载，再让气缸在合适的压力、速度和行程下输出夹紧力，工位才更容易在连续生产中保持一致。
